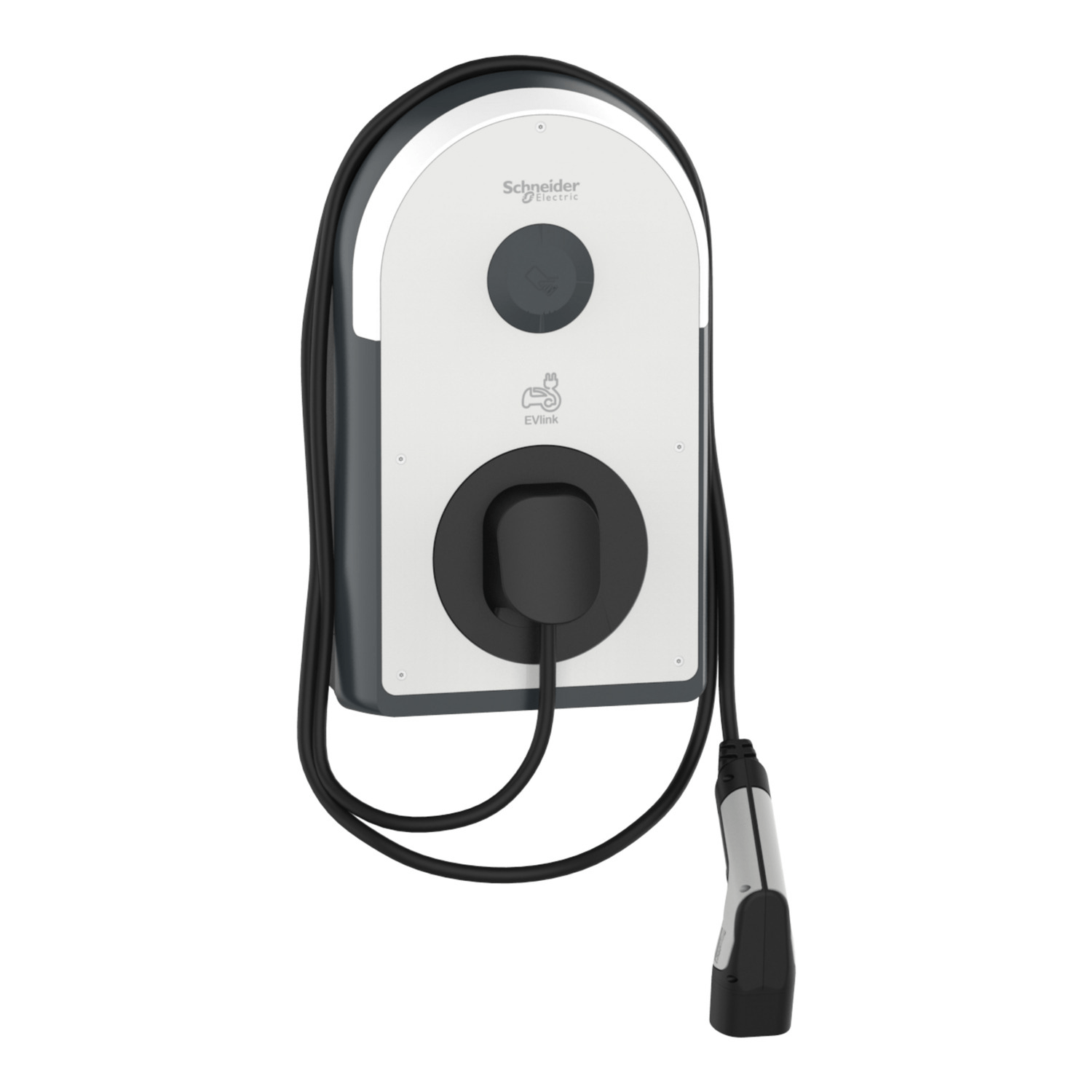

Cargador EVlink Pro AC/AC 11kW, 16A, T2 cable, RDC 6mA, RCD Asi30mA, MNx
El EVlink Pro AC de Schneider Electric ofrece 11kW de potencia trifásica (3P+N), ideal para una carga rápida y eficiente de vehículos eléctricos. Este modelo incluye un cable Tipo 2 (T2) de 5 metros, protección avanzada contra fugas de corriente (RDC 6mA y RCD ASI 30mA), y un auxiliar de disparo (MNx) para mayor seguridad. Su diseño versátil permite su instalación en interiores o exteriores (IP55 e IK10), mientras que su compatibilidad con sistemas trifásicos lo hace adecuado para aplicaciones exigentes en entornos residenciales, comerciales e industriales.
El EVlink Pro AC de Schneider Electric ofrece 11kW de potencia trifásica (3P+N), ideal para una carga rápida y eficiente de vehículos eléctricos. Este modelo incluye un cable Tipo 2 (T2) de 5 metros, protección avanzada contra fugas de corriente (RDC 6mA y RCD ASI 30mA), y un auxiliar de disparo (MNx) para mayor seguridad. Su diseño versátil permite su instalación en interiores o exteriores (IP55 e IK10), mientras que su compatibilidad con sistemas trifásicos lo hace adecuado para aplicaciones exigentes en entornos residenciales, comerciales e industriales.
11kW de potencia con cable integrado: más velocidad, más seguridad, más tiempo para ti.
Documentos Principales
Funciones Clave
✅ Potencia Trifásica (11kW): Carga rápida y eficiente para vehículos eléctricos de alta capacidad.
✅ Cable Tipo 2 (T2) de 5m: Comodidad integrada para una carga sin accesorios adicionales.
✅ Protección de Seguridad Avanzada: Incluye RDC (6mA), disyuntor (RCD ASI 30mA) y auxiliar de disparo (MNx).
✅ Diseño Robusto y Resistente: Certificaciones IP55 e IK10, ideales para uso en exteriores e interiores.
✅ Control Inteligente: Configuración mediante Bluetooth (eSetup) y compatibilidad con EcoStruxure para gestión avanzada de carga.
EVlink
EVlink Pro AC
Estación de carga
EVB3
Ethernet
Bluetooth
3G/4G modem opcional
Modbus TCP
2 RJ45 para Ethernet conexión LAN
OCPP 1.6
JSON smart charging para OCPP 1.6
Clustered architecture
Unico
Capacidades de diagnóstico
Registros detallados de carga
Gestión de carga
Descubre Todos los Detalles
Especificaciones del Producto
Complementaria
Compatibilidad con Sensores de Corriente
- EVlink EcoStruxure EV Charging Expert
- EVlink EVlink Pro AC Metal
- EcoStruxure EcoStruxure EV Advisor
Tipo de Instalación
- Interior
- Exterior
Equipo Suministrado
- 1 residual direct current detection device (RDC-DD) integrado
- 1 residual current device (RCD) integrado
- 1 MNx auxiliary contact integrado
- 1 energy meter
Accuracy Class of Energy Meter
- Clase 1
Tipo de Dispositivo de Protección
- Residual direct current detection device (RDC-DD) - 6 mA
- Residual current device (RCD) - 30 mA tipo A-SI
Descripción de los Polos
- 3P + N para circuito de alimentación
Modo de Montaje
- Empotrable en pared
- Empotrable en pared - tipo de cable: kit enclosure
- De pie - tipo de cable: colgante
- De pie - tipo de cable: kit enclosure
Soporte de Montaje
- Colgante, solicitar por separado
- Kit enclosure, solicitar por separado
Entrada de Cable
- Entrada inferior
- Top entry
- Rear entry
[Us] Tensión de Alimentación Asignada
- 380...415 V CA 50/60 Hz
Potencia de Salida Nominal
- 11 kW 16 A 380...415 V
Número de Sockets
- 1
Tipo de Salida
- Frontal T2 cable conectado / contactos chapados en plata 5 m
Sistema de Control de Accesos
- Tarjeta RFID acorde a ISO/IEC 14443 A y B
- Tarjeta RFID acorde a ISO/IEC 15693
- Tarjeta NFC
- Free access
RFID Compatible Technology
- MIFARE Classic
- MIFARE Ultralight
- MIFARE Plus
NFC Frequency
- 13,56 MHz
NFC Tag Type
- Type 1
- Type 2
- Type 4
- Type 5
Sistema de Conexión a Tierra
- TT
- TN-S
- TN-C-S
- IT (single phase network only allowed, 400V 3 phases network forbidden)
Condiciones de Uso
- Single phase distribution or 3x230VAC (ph-ph) distribution forbidden
Número de Entradas
- 3
Tipo de Entrada
- Binario para Limitador de potencia Contacto de cierre
- Binario para carga retrasada Contacto de cierre
- Binario para vehicle detection Contacto de cierre
Tipo de Control
- Puede controlarse de forma remota
Señalizaciones en Local
- 1 verde LED light strip, función: disponible
- 1 azul LED light strip, función: cargando
- 1 rojo LED light strip, función: indicación de error
Normas
- EN/IEC 61851-1. 3
- EN/IEC 62196-1. 2
- EN/IEC 62196-2. 1
- EN 61000-6-2:2019
- EN 61000-6-3:2007
- EN 61000-6-3:2011/A1
- IEC 60884-1
- NF C 61314
- ISO 15118
Certificaciones de Producto
- EV Ready
- CE
Altitud Máxima de Funcionamiento
- 2000 m sin reducción de la potencia nominal
Dimensiones
- Altura: 529 mm
- Anchura: 317 mm
- Profundidad: 183 mm
Peso del Producto
- 10 kg
Color
- Frontal, estado 1 blanco - tipo de cable: RAL 9003
- Carcasa, estado 1 gris oscuro - tipo de cable: RAL 7016
- Parte atrás, estado 1 negro - tipo de cable: RAL 9005
Entorno
Grado de Protección
- IP: IP55
Temperatura Ambiente
- Funcionamiento: -30…50 °C
- Almacenamiento: -40…80 °C
4o
Unidades de Embalaje
Tipo de unidad de paquete 1: PCE
Número de unidades en el paquete 1: 1
Paquete 1 Altura: 28,500 cm
Paquete 1 Ancho: 35,000 cm
Paquete 1 Longitud: 57,500 cm
Paquete 1 Peso: 11,670 kg
Tipo de unidad de paquete 2: P06
Número de unidades en el paquete 2: 4
Paquete 2 Altura: 72,000 cm
Paquete 2 Ancho: 60,000 cm
Paquete 2 Longitud: 80,000 cm
Paquete 2 Peso: 52,000 kg
