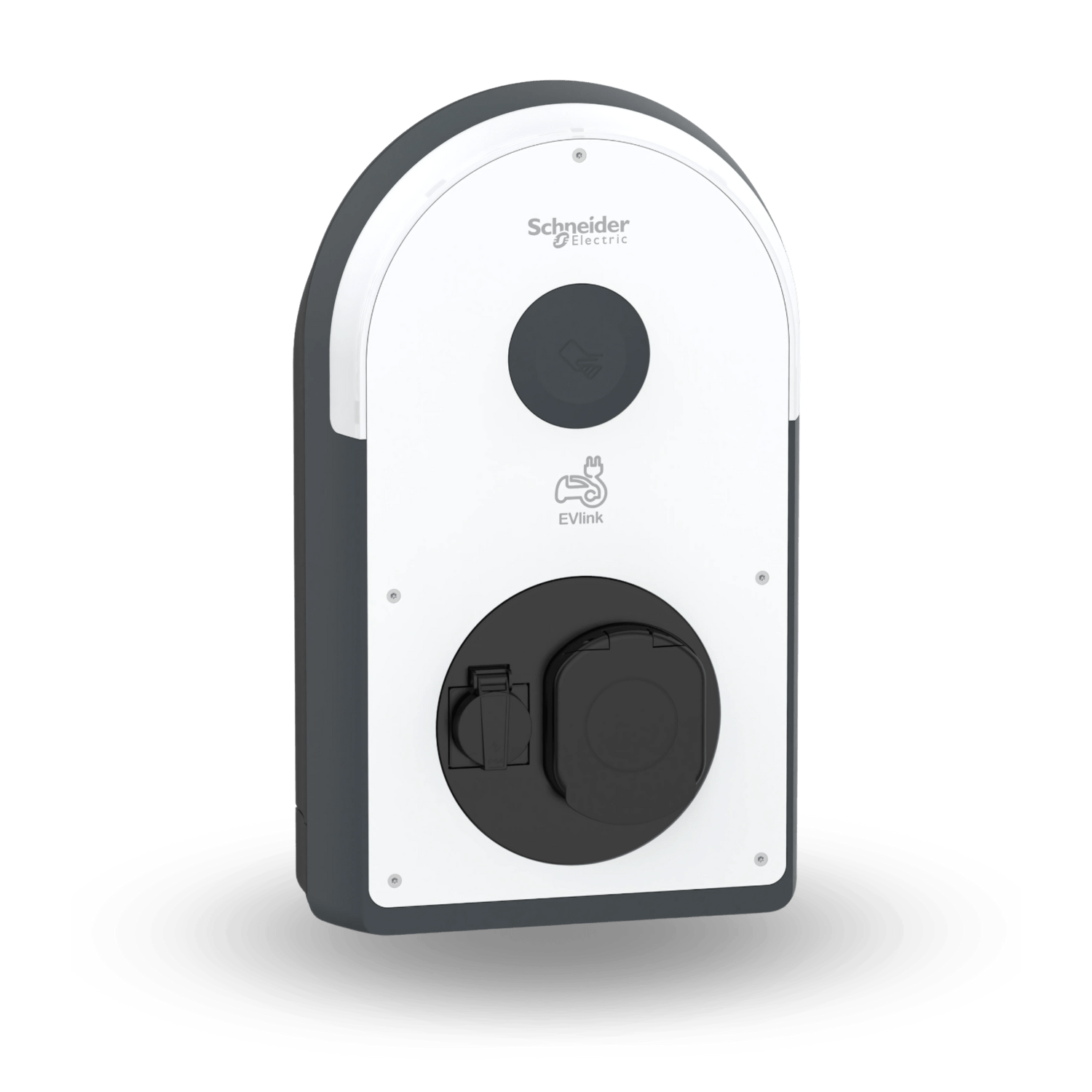

Cargador EVlink Pro AC 11kW T2S y TE + RCD B EV + MNX
El EVlink Pro AC de Schneider Electric ofrece 11kW de potencia trifásica (3P+N) con toma Tipo 2S (T2S) y 2,3kW monofásico (1P+N) con salida TF doméstica, ideal para la carga de vehículos eléctricos en entornos multifamiliares, comerciales y de flotas. Este modelo incluye protección avanzada contra fugas de corriente (RCD Tipo B-EV), contactos bañados en plata para evitar sobrecalentamientos y un auxiliar de disparo (MNx) para máxima seguridad.
Su diseño robusto y adaptable permite la instalación en interiores o exteriores (IP54, IK10) y admite montaje en pared o pedestal. Con conectividad inteligente mediante Bluetooth, protocolo OCPP 1.6 y dos puertos Ethernet RJ45, facilita la gestión remota y optimiza el uso energético en configuraciones agrupadas o independientes.
El EVlink Pro AC de Schneider Electric ofrece 11kW de potencia trifásica (3P+N) con toma Tipo 2S (T2S) y 2,3kW monofásico (1P+N) con salida TF doméstica, ideal para la carga de vehículos eléctricos en entornos multifamiliares, comerciales y de flotas. Este modelo incluye protección avanzada contra fugas de corriente (RCD Tipo B-EV), contactos bañados en plata para evitar sobrecalentamientos y un auxiliar de disparo (MNx) para máxima seguridad.
Su diseño robusto y adaptable permite la instalación en interiores o exteriores (IP54, IK10) y admite montaje en pared o pedestal. Con conectividad inteligente mediante Bluetooth, protocolo OCPP 1.6 y dos puertos Ethernet RJ45, facilita la gestión remota y optimiza el uso energético en configuraciones agrupadas o independientes.
Doble capacidad: Carga rápida y estándar en un solo equipo.
Documentos Principales
Funciones Clave
✅ Potencia trifásica y monofásica: 11kW (T2S) y 2,3kW (TF) para mayor flexibilidad.
✅ Doble salida: Tipo 2S (T2S) para cargas rápidas y TF doméstica para usos estándar.
✅ Protección avanzada: Incluye RCD Tipo B-EV, RDC y auxiliar MNx para máxima seguridad.
✅ Diseño resistente: Certificaciones IP54 e IK10, ideales para cualquier entorno.
✅ Conectividad inteligente: Configuración Bluetooth, EcoStruxure y OCPP 1.6 para gestión remota.
✅ Compatibilidad eléctrica: Soporta sistemas TT, TN-S, TN-C-S y TI con aislamiento.
EVlink
EVlink Pro AC
Estación de carga
EVB3
Ethernet
Bluetooth
3G/4G modem opcional
Modbus TCP
2 RJ45 para Ethernet conexión LAN
OCPP 1.6
JSON smart charging para OCPP 1.6
Clustered architecture
Unico
Capacidades de diagnóstico
Registros detallados de carga
Gestión de carga
Descubre Todos los Detalles
Especificaciones del Producto
Complementaria
Compatibilidad con Sensores de Corriente
- EVlink EcoStruxure EV Charging Expert
- EVlink EVlink Pro AC Metal
- EcoStruxure EcoStruxure EV Advisor
Tipo de Instalación
- Interior
- Exterior
Equipo Suministrado
- 1 residual current device (RCD) integrado
- 1 MNx auxiliary contact integrado
- 1 energy meter
Accuracy Class of Energy Meter
- Clase 1
Tipo de Dispositivo de Protección
- Residual current device (RCD) tipo B-EV (vehículo eléctrico)
Descripción de los Polos
- 3P + N para circuito de alimentación
- 1P + N para circuito de alimentación
Modo de Montaje
- Empotrable en pared
- Empotrable en pared - tipo de cable: kit enclosure
- De pie - tipo de cable: colgante
- De pie - tipo de cable: kit enclosure
Soporte de Montaje
- Colgante, solicitar por separado
- Kit enclosure, solicitar por separado
Entrada de Cable
- Entrada inferior
- Top entry
- Rear entry
[Us] Tensión de Alimentación Asignada
- 380...415 V CA 50/60 Hz
- 220...240 V CA 50/60 Hz
Potencia de Salida Nominal
- 11 kW 16 A 380...415 V
Número de Sockets
- 2
Tipo de Salida
- Frontal T2 con obturador toma de corriente / contactos chapados en plata
- Frontal TF toma de corriente
Sistema de Control de Accesos
- Tarjeta RFID acorde a ISO/IEC 14443 A y B
- Tarjeta RFID acorde a ISO/IEC 15693
- Tarjeta NFC
- Free access
RFID Compatible Technology
- MIFARE Classic
- MIFARE Ultralight
- MIFARE Plus
NFC Frequency
- 13,56 MHz
NFC Tag Type
- Type 1
- Type 2
- Type 4
- Type 5
Sistema de Conexión a Tierra
- TT
- TN-S
- TN-C-S
- IT (single phase network only allowed, 400V 3 phases network forbidden)
Condiciones de Uso
- Single phase distribution or 3x230VAC (ph-ph) distribution forbidden
Número de Entradas
- 3
Tipo de Entrada
- Binario para Limitador de potencia Contacto de cierre
- Binario para carga retrasada Contacto de cierre
- Binario para vehicle detection Contacto de cierre
Tipo de Control
- Puede controlarse de forma remota
Señalizaciones en Local
- 1 verde LED light strip, función: disponible
- 1 azul LED light strip, función: cargando
- 1 rojo LED light strip, función: indicación de error
Normas
- EN/IEC 61851-1. 3
- EN/IEC 62196-1. 2
- EN/IEC 62196-2. 1
- EN 61000-6-2:2019
- EN 61000-6-3:2007
- EN 61000-6-3:2011/A1
- IEC 60884-1
- NF C 61314
- ISO 15118
Certificaciones de Producto
- EV Ready
- CE
Altitud Máxima de Funcionamiento
- 2000 m sin reducción de la potencia nominal
Dimensiones
- Altura: 529 mm
- Anchura: 317 mm
- Profundidad: 158 mm
Peso del Producto
- 7,2 kg
Color
- Frontal, estado 1 blanco - tipo de cable: RAL 9003
- Carcasa, estado 1 gris oscuro - tipo de cable: RAL 7016
- Parte atrás, estado 1 negro - tipo de cable: RAL 9005
Entorno
Grado de Protección
- IP: IP54
Temperatura Ambiente
- Funcionamiento: -30…50 °C
- Almacenamiento: -40…80 °C
4o
Unidades de Embalaje
Tipo de unidad de paquete 1: PCE
Número de unidades en el paquete 1: 1
Paquete 1 Altura: 28,500 cm
Paquete 1 Ancho: 36,000 cm
Paquete 1 Longitud: 57,000 cm
Paquete 1 Peso: 8,868 kg
Tipo de unidad de paquete 2: P06
Número de unidades en el paquete 2: 4
Paquete 2 Altura: 72,000 cm
Paquete 2 Ancho: 60,000 cm
Paquete 2 Longitud: 80,000 cm
Paquete 2 Peso: 43,000 kg
