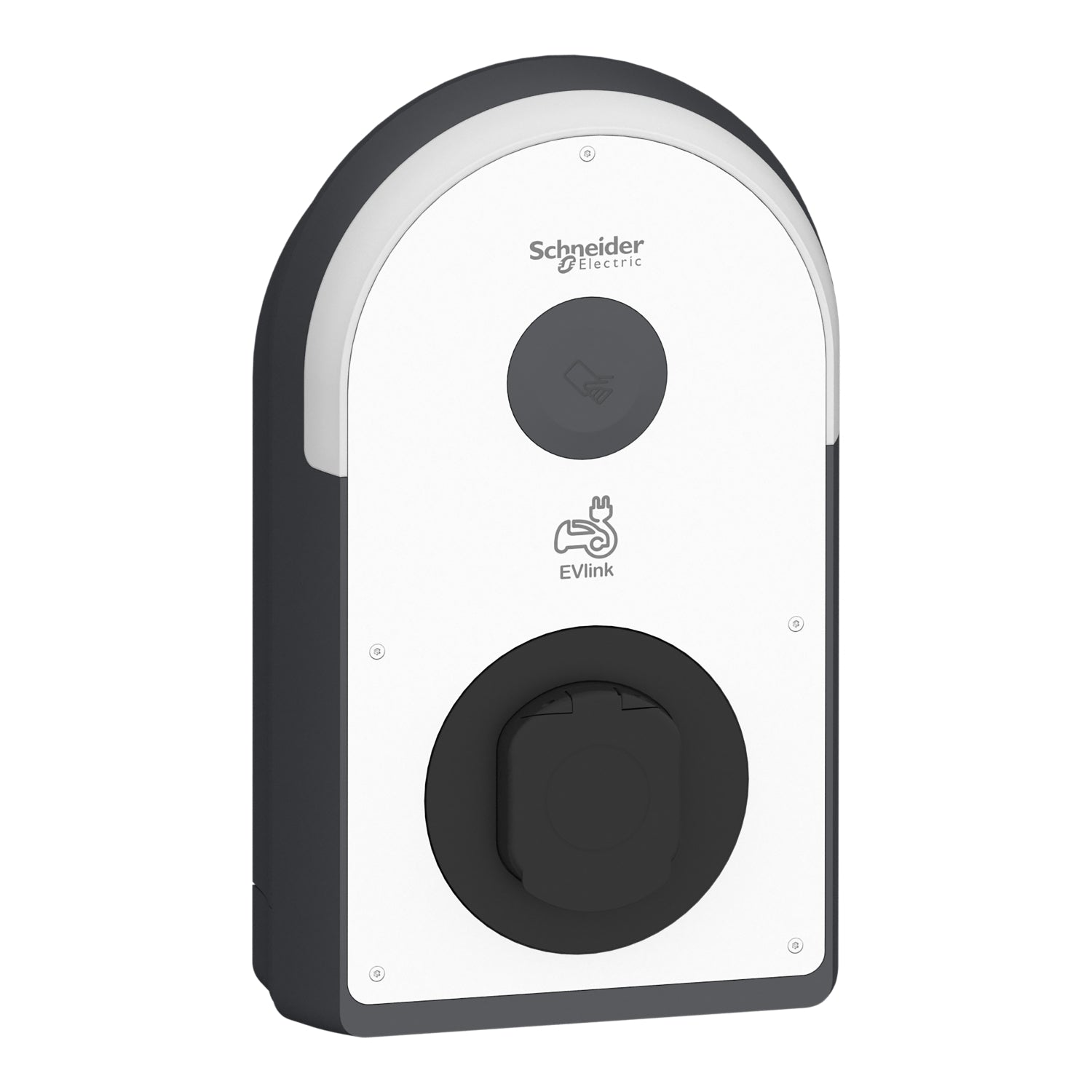

Cargador EVlink Pro AC Metal 22kW 32A 3P+N Toma T2S RDC-DD 6mA MNX-Aux
✅ Potencia trifásica (3P+N) de 22 kW, diseñada para una carga rápida y eficiente en hogares, negocios, flotas y aparcamientos.
✅ Salida Tipo 2 con obturador (T2S) y contactos bañados en plata para evitar sobrecalentamientos.
✅ Protección avanzada con RDC-DD de 6 mA y auxiliar MNx para disparo por bajo voltaje.
✅ Diseño resistente (IP55, IK10), apto para instalaciones en interiores o exteriores.
✅ Gestión inteligente mediante Bluetooth con la app eSetup y protocolo OCPP 1.6 para supervisión remota.
✅ Compacto y confiable, diseñado para operar entre -30°C y 50°C.
✅ Potencia trifásica (3P+N) de 22 kW, diseñada para una carga rápida y eficiente en hogares, negocios, flotas y aparcamientos.
✅ Salida Tipo 2 con obturador (T2S) y contactos bañados en plata para evitar sobrecalentamientos.
✅ Protección avanzada con RDC-DD de 6 mA y auxiliar MNx para disparo por bajo voltaje.
✅ Diseño resistente (IP55, IK10), apto para instalaciones en interiores o exteriores.
✅ Gestión inteligente mediante Bluetooth con la app eSetup y protocolo OCPP 1.6 para supervisión remota.
✅ Compacto y confiable, diseñado para operar entre -30°C y 50°C.
Carga rápida y eficiente con potencia trifásica de 22 kW.
Documentos Principales
Funciones Clave
El cargador EVlink Pro AC Metal 22kW es una solución trifásica (3P+N) diseñada para ofrecer una carga rápida y eficiente, compatible con la norma IEC61851-1. Este equipo es ideal para aplicaciones en hogares, negocios, flotas de vehículos y aparcamientos públicos, gracias a su versatilidad y potencia de 22 kW.
Su salida Tipo 2 con obturador (T2S) cuenta con contactos bañados en plata, lo que garantiza una conexión segura, minimizando riesgos de sobrecalentamiento y aumentando la durabilidad. Además, incorpora protección avanzada con un detector de corriente continua residual (RDC-DD) de 6 mA y un auxiliar MNx que permite disparo por bajo voltaje, asegurando la máxima seguridad en cualquier entorno.
El diseño robusto del equipo, con certificaciones IP55 e IK10, lo hace resistente al polvo, agua e impactos, permitiendo su instalación tanto en interiores como en exteriores. Las opciones de montaje incluyen pared, pedestal o gabinete, adaptándose fácilmente a diferentes entornos (los accesorios de instalación se venden por separado).
La gestión del cargador se realiza de forma sencilla mediante Bluetooth con la app eSetup y su integración con el protocolo OCPP 1.6, que facilita la supervisión avanzada y la configuración remota. Además, sus dimensiones compactas (317x529x153 mm) y su capacidad de operar en un rango de temperatura de -30°C a 50°C lo convierten en una solución confiable y práctica para múltiples aplicaciones residenciales y comerciales.
EVlink
EVlink Pro AC
Estación de carga
EVB3
Ethernet
Bluetooth
3G/4G modem opcional
Modbus TCP
2 RJ45 para Ethernet conexión LAN
OCPP 1.6
JSON smart charging para OCPP 1.6
Clustered architecture
Unico
Capacidades de diagnóstico
Registros detallados de carga
Gestión de carga
Descubre Todos los Detalles
Especificaciones del Producto
Complementaria
Compatibilidad con Sensores de Corriente
- EVlink EcoStruxure EV Charging Expert
- EVlink EVlink Pro AC Metal
- EcoStruxure EcoStruxure EV Advisor
Tipo de Instalación
- Interior
- Exterior
Equipo Suministrado
- 1 residual direct current detection device (RDC-DD) integrado
- 1 MNx auxiliary contact integrado
Accuracy Class of Energy Meter
- Clase 1
Tipo de Dispositivo de Protección
- Residual direct current detection device (RDC-DD) - 6 mA
Descripción de los Polos
- 3P + N para circuito de alimentación
Modo de Montaje
- Empotrable en pared
- Empotrable en pared - tipo de cable: kit enclosure
- De pie - tipo de cable: colgante
- De pie - tipo de cable: kit enclosure
Soporte de Montaje
- Colgante, solicitar por separado
- Kit enclosure, solicitar por separado
Entrada de Cable
- Entrada inferior
- Top entry
- Rear entry
[Us] Tensión de Alimentación Asignada
- 380...415 V CA 50/60 Hz
Potencia de Salida Nominal
- 22 kW 32 A 380...415 V
Número de Sockets
- 1
Tipo de Salida
- Frontal T2 con obturador toma de corriente / contactos chapados en plata
Sistema de Control de Accesos
- Tarjeta RFID acorde a ISO/IEC 14443 A y B
- Tarjeta RFID acorde a ISO/IEC 15693
- Tarjeta NFC
- Free access
RFID Compatible Technology
- MIFARE Classic
- MIFARE Ultralight
- MIFARE Plus
NFC Frequency
- 13,56 MHz
NFC Tag Type
- Type 1
- Type 2
- Type 4
- Type 5
Sistema de Conexión a Tierra
- TT
- TN-S
- TN-C-S
- IT (single phase network only allowed, 400V 3 phases network forbidden)
Condiciones de Uso
- 3x230VAC (ph-ph) distribution forbidden
Número de Entradas
- 3
Tipo de Entrada
- Binario para Limitador de potencia Contacto de cierre
- Binario para carga retrasada Contacto de cierre
- Binario para vehicle detection Contacto de cierre
Tipo de Control
- Puede controlarse de forma remota
Señalizaciones en Local
- 1 verde LED light strip, función: disponible
- 1 azul LED light strip, función: cargando
- 1 rojo LED light strip, función: indicación de error
Normas
- EN/IEC 61851-1:ed. 3
- EN/IEC 62196-1:ed. 2
- EN/IEC 62196-2:ed. 1
- EN 61000-6-2:2019
- EN/IEC 61000-6-3:2007
- EN/IEC 61000-6-3:2011/A1
- IEC 60884-1
- NF C 61314
- ISO 15118
Certificaciones de Producto
- EV Ready
- CE
Altitud Máxima de Funcionamiento
- 2000 m sin reducción de la potencia nominal
Dimensiones
- Altura: 529 mm
- Anchura: 317 mm
- Profundidad: 153 mm
Peso del Producto
- 7,2 kg
Color
- Frontal, estado 1 blanco - tipo de cable: RAL 9003
- Carcasa, estado 1 gris oscuro - tipo de cable: RAL 7016
- Parte atrás, estado 1 negro - tipo de cable: RAL 9005
Entorno
Grado de Protección
- IP: IP55
- IK: IK10
Temperatura Ambiente
- Funcionamiento: -30…50 °C
- Almacenamiento: -40…80 °C
Humedad Relativa
- 5…95 %
Unidades de Embalaje
Tipo de unidad de paquete 1: PCE
Número de unidades en el paquete 1: 1
Paquete 1 Altura: 28,500 cm
Paquete 1 Ancho: 35,500 cm
Paquete 1 Longitud: 57,500 cm
Paquete 1 Peso: 8,700 kg
Tipo de unidad de paquete 2: P06
Número de unidades en el paquete 2: 4
Paquete 2 Altura: 73,000 cm
Paquete 2 Ancho: 60,000 cm
Paquete 2 Longitud: 80,000 cm
Paquete 2 Peso: 43,000 kg
