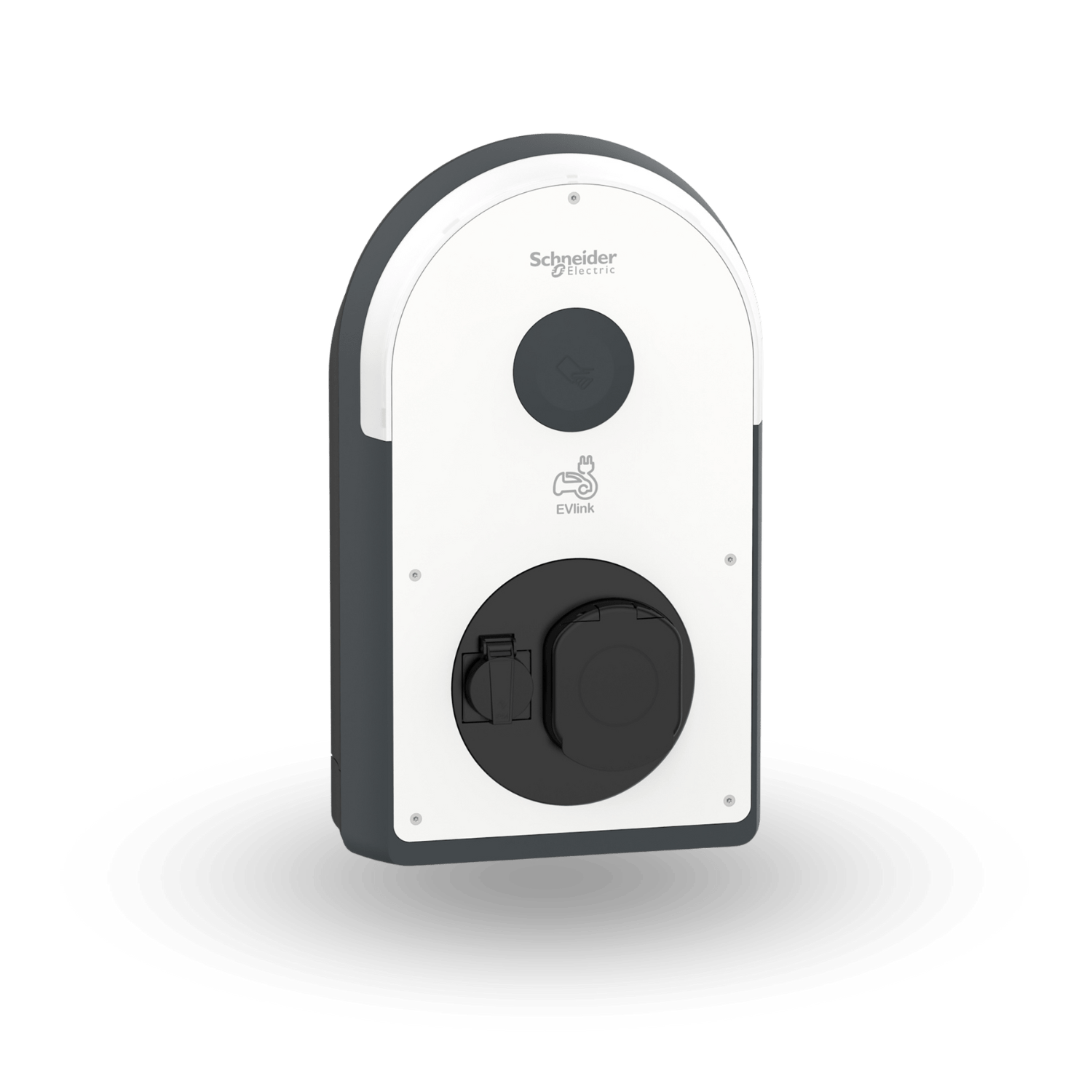

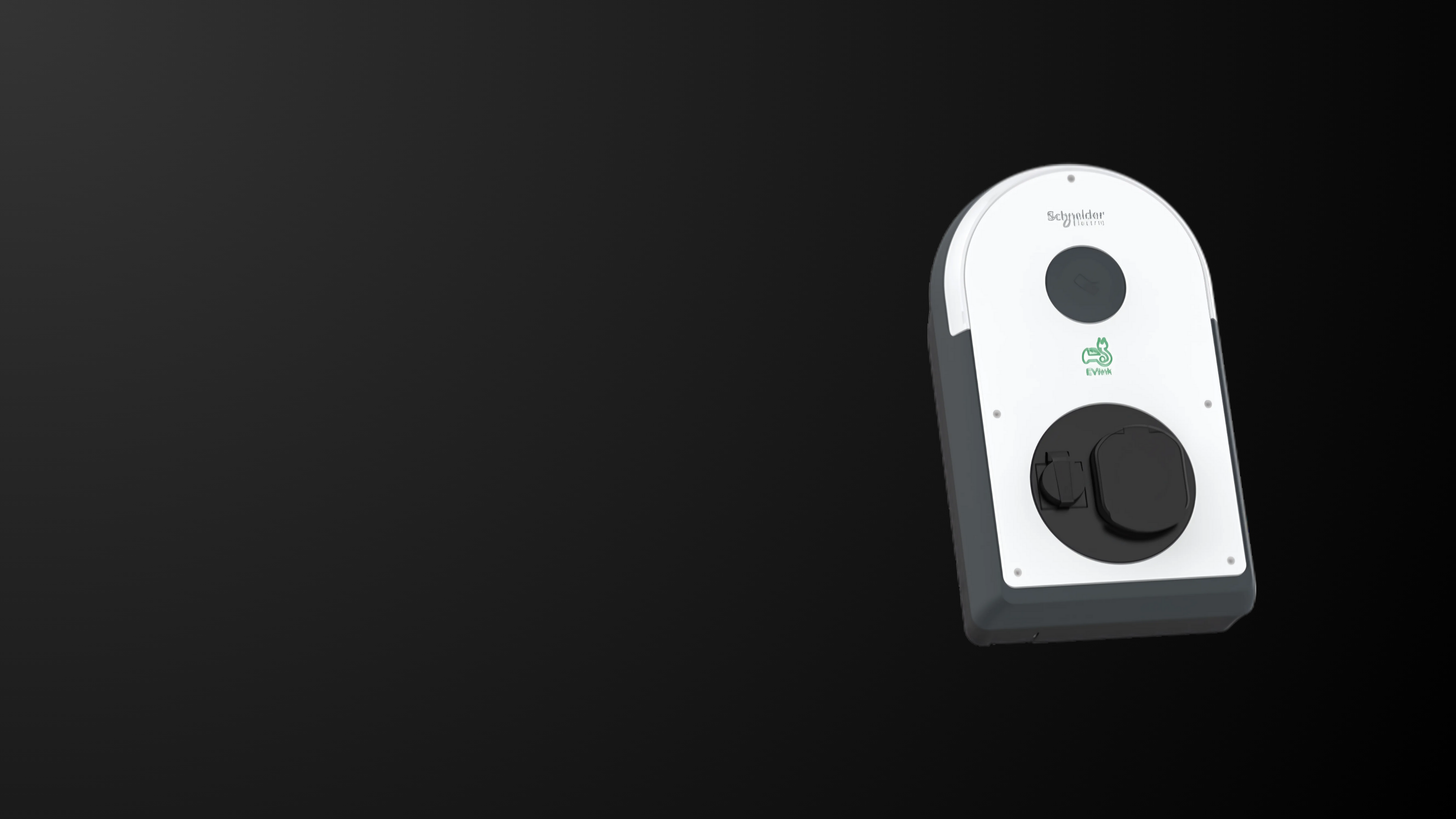

Cargador EVlink Pro AC/AC 7.4kW, 32A, T2S/TE, RDC-DD 6mA, RCD Asi30mA, MNx
El cargador EVlink Pro AC de Schneider Electric combina tecnología avanzada con características de seguridad y flexibilidad. Con una potencia de 7.4kW, este modelo incluye doble toma (Tipo 2S y Tipo E) y una protección completa gracias al RDC-DD 6mA, disyuntor (RCD ASI 30mA), y un auxiliar de disparo (MNx) integrado. Diseñado para instalaciones monofásicas (1P+N), este cargador es ideal para entornos residenciales y comerciales. Además, permite un control de acceso mediante RFID o NFC, asegurando una experiencia de carga confiable y personalizada.
El cargador EVlink Pro AC de Schneider Electric combina tecnología avanzada con características de seguridad y flexibilidad. Con una potencia de 7.4kW, este modelo incluye doble toma (Tipo 2S y Tipo E) y una protección completa gracias al RDC-DD 6mA, disyuntor (RCD ASI 30mA), y un auxiliar de disparo (MNx) integrado. Diseñado para instalaciones monofásicas (1P+N), este cargador es ideal para entornos residenciales y comerciales. Además, permite un control de acceso mediante RFID o NFC, asegurando una experiencia de carga confiable y personalizada.
Compatible con tomas Tipo 2S (T2S) y Tipo E para adaptarse a diferentes necesidades de carga.
Incluye RDC-DD 6mA, disyuntor (RCD ASI 30mA), y auxiliar de disparo (MNx) para máxima seguridad.
Contáctanos para una instalación profesional y aprovecha al máximo la flexibilidad de carga según tus necesidades eléctricas
ESTE PRODUCTO ES COMPATIBLE CON:
DOCUMENTOS PRINCIPALES
FUNCIONES CLAVE
✅ Doble Conexión Versátil: Toma Tipo 2S (T2S) y Tipo E para adaptarse a diferentes tipos de vehículos eléctricos.
✅ Protección Avanzada: Incluye RDC-DD (6mA) y disyuntor (RCD ASI 30mA) para garantizar máxima seguridad durante cada carga.
✅ Compatibilidad Monofásica: Diseñado para sistemas 1P+N (220-240V), ideal para hogares y negocios.
✅ Auxiliar de Disparo MNx: Mejora la seguridad interrumpiendo el suministro en caso de variaciones de voltaje.
✅ Resistencia Garantizada: Certificación IP55 e IK10, diseñada para soportar agua, polvo e impactos.
✅ Control de Acceso Personalizado: Autenticación mediante RFID o NFC para una gestión segura y flexible.
EVlink
EVlink Pro AC
Estación de carga
EVB3
2014/32/EU - measuring instruments directive (MID)
Ethernet
Bluetooth
3G/4G modem opcional
Modbus TCP
2 RJ45 para Ethernet conexión LAN
OCPP 1.6
JSON smart charging para OCPP 1.6
Clustered architecture, Único
Capacidades de diagnóstico
Registros detallados de carga
Gestión de carga
Descubre Todos los Detalles
ESPECIFICACIONES DEL PRODUCTO
Complementaria
Compatibilidad con Sensores de Corriente
- EVlink EcoStruxure EV Charging Expert
- EVlink EVlink Pro AC Metal
- EcoStruxure EcoStruxure EV Advisor
Tipo de Instalación
- Interior
- Exterior
Equipo Suministrado
- 1 residual direct current detection device (RDC-DD) integrado
- 1 residual current device (RCD) integrado
- 1 MNx auxiliary contact integrado
- 1 energy meter
Accuracy Class of Energy Meter
- Clase 1
Tipo de Dispositivo de Protección
- Residual direct current detection device (RDC-DD) - 6 mA
- Residual current device (RCD) - 30 mA tipo A-SI
Descripción de los Polos
- 1P + N para circuito de alimentación
Modo de Montaje
- Empotrable en pared
- Empotrable en pared - tipo de cable: kit enclosure
- De pie - tipo de cable: colgante
- De pie - tipo de cable: kit enclosure
Soporte de Montaje
- Colgante, solicitar por separado
- Kit enclosure, solicitar por separado
Entrada de Cable
- Entrada inferior
- Top entry
- Rear entry
[Us] Tensión de Alimentación Asignada
- 220...240 V CA 50/60 Hz
Potencia de Salida Nominal
- 7,4 kW 32 A 222...240 V
Número de Sockets
- 2
Tipo de Salida
- Frontal T2 con obturador toma de corriente / contactos chapados en plata
- Frontal TE toma de corriente
Sistema de Control de Accesos
- Tarjeta RFID acorde a ISO/IEC 14443 A y B
- Tarjeta RFID acorde a ISO/IEC 15693
- Tarjeta NFC
- Free access
RFID Compatible Technology
- MIFARE Classic
- MIFARE Ultralight
- MIFARE Plus
NFC Frequency
- 13,56 MHz
NFC Tag Type
- Type 1
- Type 2
- Type 4
- Type 5
Sistema de Conexión a Tierra
- TT
- TN-S
- TN-C-S
- IT (single phase network only allowed, 400V 3 phases network forbidden)
Número de Entradas
- 3
Tipo de Entrada
- Binario para Limitador de potencia Contacto de cierre
- Binario para carga retrasada Contacto de cierre
- Binario para vehicle detection Contacto de cierre
Tipo de Control
- Puede controlarse de forma remota
Señalizaciones en Local
- 1 verde LED light strip, función: disponible
- 1 azul LED light strip, función: cargando
- 1 rojo LED light strip, función: indicación de error
Normas
- EN/IEC 61851-1. 3
- EN/IEC 62196-1. 2
- EN/IEC 62196-2. 1
- EN 61000-6-2:2019
- EN 61000-6-3:2007
- EN 61000-6-3:2011/A1
- IEC 60884-1
- NF C 61314
- ISO 15118
Certificaciones de Producto
- EV Ready
- CE
Altitud Máxima de Funcionamiento
- 2000 m sin reducción de la potencia nominal
Dimensiones
- Altura: 529 mm
- Anchura: 317 mm
- Profundidad: 158 mm
Peso del Producto
- 7,2 kg
Color
- Frontal, estado 1 blanco - tipo de cable: RAL 9003
- Carcasa, estado 1 gris oscuro - tipo de cable: RAL 7016
- Parte atrás, estado 1 negro - tipo de cable: RAL 9005
Entorno
Grado de Protección
- IP: IP54
Temperatura Ambiente
- Funcionamiento: -30…45 °C
- Almacenamiento: -40…80 °C
Unidades de Embalaje
Tipo de unidad de paquete 1: PCE
- Número de unidades en el paquete 1: 1
- Paquete 1 Altura: 28,500 cm
- Paquete 1 Ancho: 35,500 cm
- Paquete 1 Longitud: 57,500 cm
- Paquete 1 Peso: 8,738 kg
Tipo de unidad de paquete 2: P06
- Número de unidades en el paquete 2: 4
- Paquete 2 Altura: 73,000 cm
- Paquete 2 Ancho: 60,000 cm
- Paquete 2 Longitud: 80,000 cm
- Paquete 2 Peso: 42,000 kg
