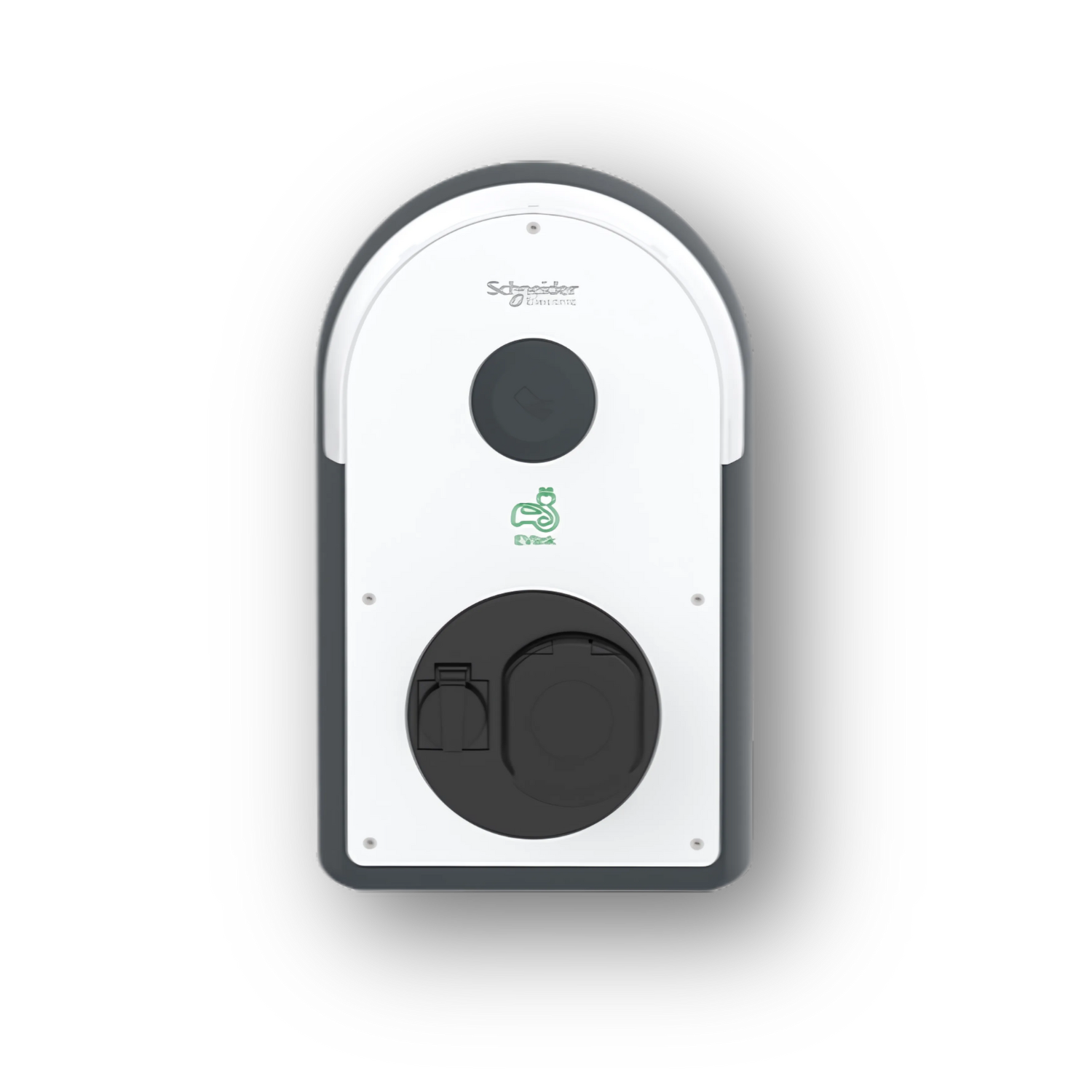

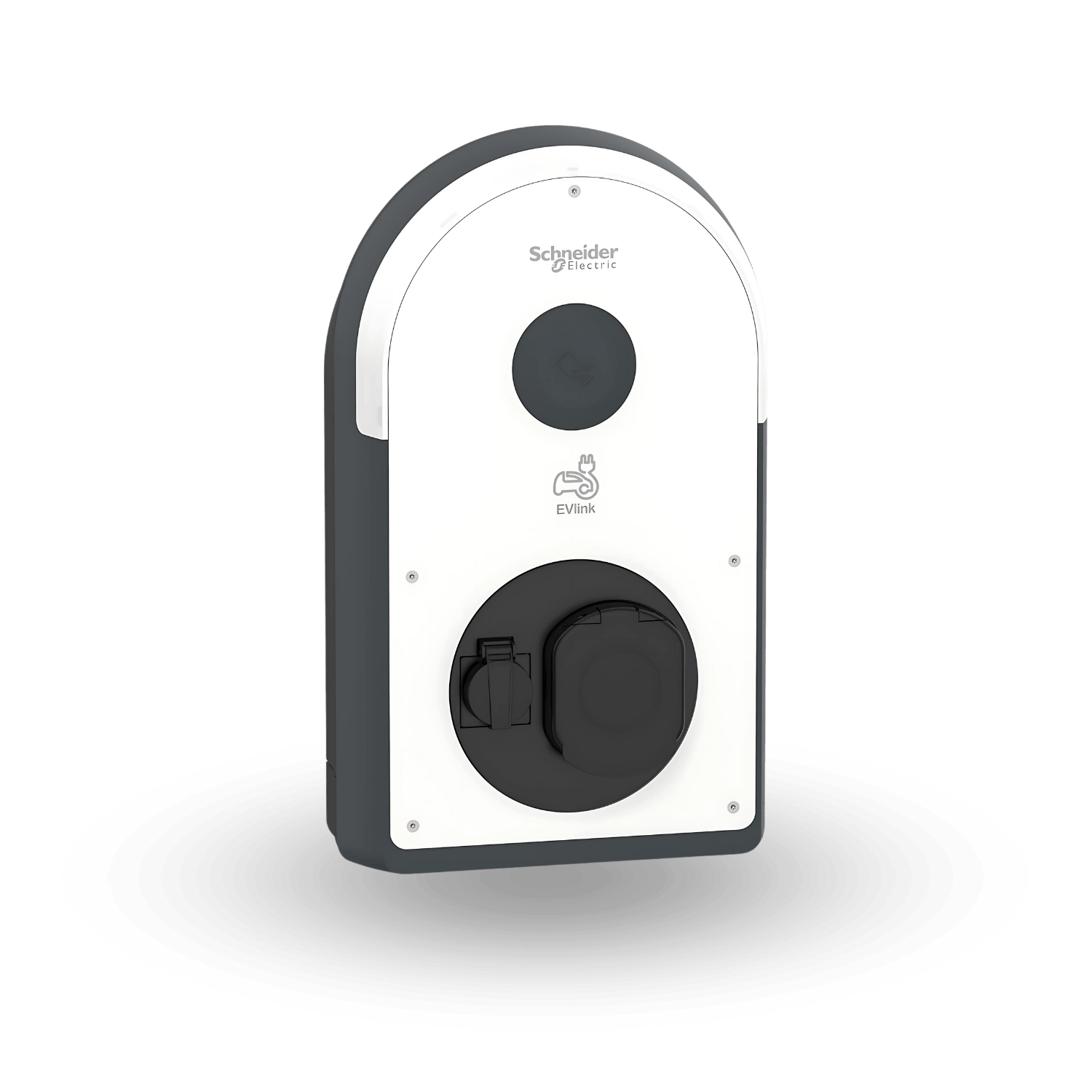

Cargador EVlink Pro AC/AC 7.4kW, 32A, T2S/TE, RDC-DD 6mA, RCD Asi30mA, MNx, MID
El EVlink Pro AC de Schneider Electric combina seguridad, eficiencia y control en cada carga. Este modelo ofrece doble toma Tipo 2S (T2S) y Tipo E (TE), medición precisa con un medidor integrado (MID) y protección avanzada contra riesgos eléctricos (RDC-DD 6mA, RCD ASI 30mA y MNx). Perfecto para quienes buscan una solución confiable con tecnología diseñada para maximizar la seguridad y optimizar el consumo energético.
El EVlink Pro AC de Schneider Electric combina seguridad, eficiencia y control en cada carga. Este modelo ofrece doble toma Tipo 2S (T2S) y Tipo E (TE), medición precisa con un medidor integrado (MID) y protección avanzada contra riesgos eléctricos (RDC-DD 6mA, RCD ASI 30mA y MNx). Perfecto para quienes buscan una solución confiable con tecnología diseñada para maximizar la seguridad y optimizar el consumo energético.
Tecnología que Protege, Controla y Optimiza Cada Carga.
Productos Compatibles
Documentos Principales
Funciones Clave
✅ Doble Toma de Conexión: Flexibilidad para cargar diferentes tipos de vehículos eléctricos (T2S y TE).
✅ Gestión Energética Inteligente: Control preciso del consumo gracias al medidor MID integrado (MID).
✅ Máxima Seguridad: Protección avanzada contra corrientes residuales y fugas eléctricas (RDC-DD 6mA y RCD ASI 30mA).
✅ Instalación Segura: Refuerza la protección eléctrica con un auxiliar de disparo (MNx).
✅ Resistencia Comprobada: Diseñado para soportar agua, polvo e impactos (IP55 e IK10).
EVlink
EVlink Pro AC
Estación de carga
EVB3
2014/32/EU - measuring instruments directive (MID)
Ethernet
Bluetooth
3G/4G modem opcional
Modbus TCP
2 RJ45 para Ethernet conexión LAN
OCPP 1.6
JSON smart charging para OCPP 1.6
Clustered architecture, Único
Capacidades de diagnóstico
Registros detallados de carga
Gestión de carga
Descubre Todos los Detalles
Especificaciones del Producto
Complementaria
Compatibilidad con Sensores de Corriente
- EVlink EcoStruxure EV Charging Expert
- EVlink EVlink Pro AC Metal
- EcoStruxure EcoStruxure EV Advisor
Tipo de Instalación
- Interior
- Exterior
Equipo Suministrado
- 1 residual direct current detection device (RDC-DD) integrado
- 1 residual current device (RCD) integrado
- 1 MNx auxiliary contact integrado
- 1 energy meter integrado
- 1 MID meter integrado
Accuracy Class of Energy Meter
- Clase 1
Tipo de Dispositivo de Protección
- Residual direct current detection device (RDC-DD) - 6 mA
- Residual current device (RCD) - 30 mA tipo A-SI
Descripción de los Polos
- 1P + N para circuito de alimentación
Modo de Montaje
- Empotrable en pared
- Empotrable en pared - tipo de cable: kit enclosure
- De pie - tipo de cable: colgante
- De pie - tipo de cable: kit enclosure
Soporte de Montaje
- Colgante, solicitar por separado
- Kit enclosure, solicitar por separado
Entrada de Cable
- Entrada inferior
- Top entry
- Rear entry
[Us] Tensión de Alimentación Asignada
- 220...240 V CA 50/60 Hz
Potencia de Salida Nominal
- 7,4 kW 32 A 222...240 V
Número de Sockets
- 2
Tipo de Salida
- Frontal T2 con obturador toma de corriente / contactos chapados en plata
- Frontal TE toma de corriente
Sistema de Control de Accesos
- Tarjeta RFID acorde a ISO/IEC 14443 A y B
- Tarjeta RFID acorde a ISO/IEC 15693
- Tarjeta NFC
- Free access
RFID Compatible Technology
- MIFARE Classic
- MIFARE Ultralight
- MIFARE Plus
NFC Frequency
- 13,56 MHz
NFC Tag Type
- Type 1
- Type 2
- Type 4
- Type 5
Sistema de Conexión a Tierra
- TT
- TN-S
- TN-C-S
- IT (single phase network only allowed, 400V 3 phases network forbidden)
Número de Entradas
- 3
Tipo de Entrada
- Binario para Limitador de potencia Contacto de cierre
- Binario para carga retrasada Contacto de cierre
- Binario para vehicle detection Contacto de cierre
Tipo de Control
- Puede controlarse de forma remota
Señalizaciones en Local
- 1 verde LED light strip, función: disponible
- 1 azul LED light strip, función: cargando
- 1 rojo LED light strip, función: indicación de error
Normas
- EN/IEC 61851-1. 3
- EN/IEC 62196-1. 2
- EN/IEC 62196-2. 1
- EN 61000-6-2:2019
- EN 61000-6-3:2007
- EN 61000-6-3:2011/A1
- IEC 60884-1
- NF C 61314
- ISO 15118
Certificaciones de Producto
- EV Ready
- CE
Altitud Máxima de Funcionamiento
- 2000 m sin reducción de la potencia nominal

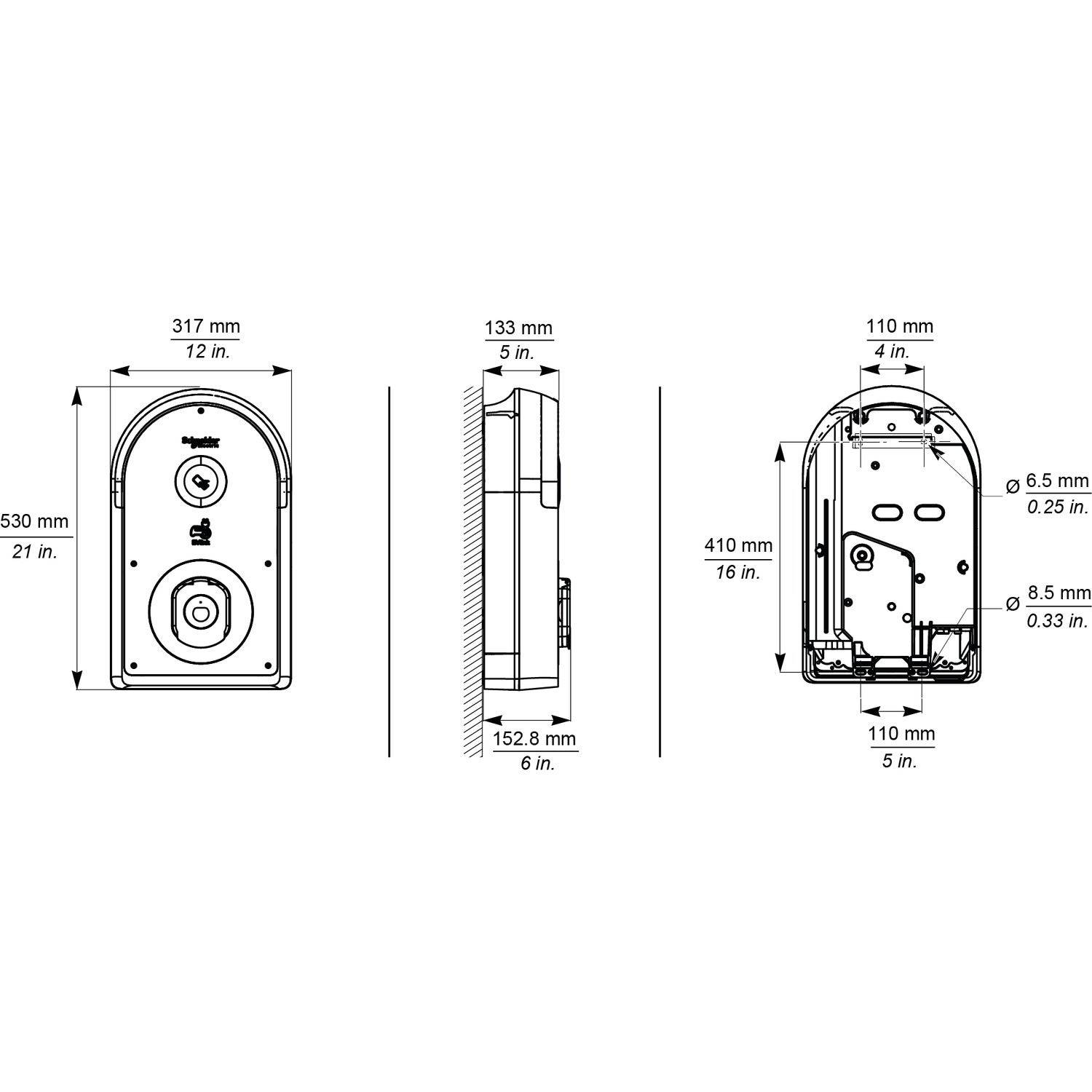

Dimensiones
- Altura: 529 mm
- Anchura: 317 mm
- Profundidad: 158 mm
Peso del Producto
- 7,2 kg
Color
- Frontal, estado 1 blanco - tipo de cable: RAL 9003
- Carcasa, estado 1 gris oscuro - tipo de cable: RAL 7016
- Parte atrás, estado 1 negro - tipo de cable: RAL 9005
Entorno
Grado de Protección
- IP: IP54
Temperatura Ambiente
- Funcionamiento: -30…45 °C
- Almacenamiento: -40…80 °C
Unidades de Embalaje
Tipo de unidad de paquete 1: PCE
Número de unidades en el paquete 1: 1
Paquete 1 Altura: 28,500 cm
Paquete 1 Ancho: 35,500 cm
Paquete 1 Longitud: 57,500 cm
Paquete 1 Peso: 8,874 kg
Tipo de unidad de paquete 2: P06
Número de unidades en el paquete 2: 4
Paquete 2 Altura: 73,000 cm
Paquete 2 Ancho: 60,000 cm
Paquete 2 Longitud: 80,000 cm
Paquete 2 Peso: 43,000 kg
