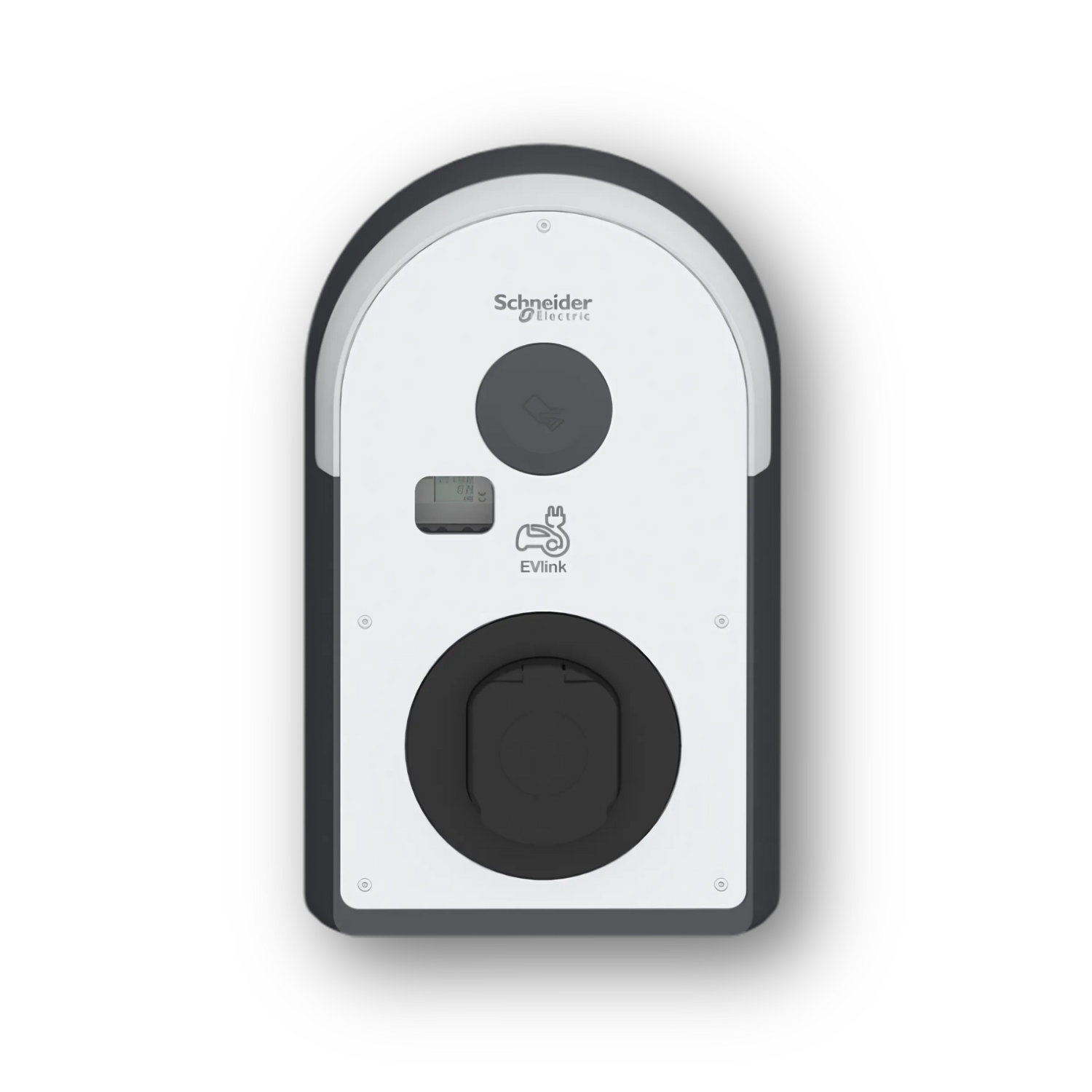

Cargador EVlink Pro AC 7.4kW T2S y TE + RDC-DD 6mA + MNX + MID
El EVlink Pro AC de Schneider Electric es un cargador de 7kW diseñado para ofrecer seguridad, precisión y flexibilidad. Incluye doble toma (Tipo 2S (T2S) y Tipo E (TE)), protección avanzada contra riesgos eléctricos (RDC-DD 6mA), un medidor integrado (MID) para monitorear el consumo energético y un auxiliar de disparo (MNx) para mayor seguridad. Su compatibilidad con instalaciones monofásicas (1P+N) lo convierte en una solución ideal para diferentes entornos.
El EVlink Pro AC de Schneider Electric es un cargador de 7kW diseñado para ofrecer seguridad, precisión y flexibilidad. Incluye doble toma (Tipo 2S (T2S) y Tipo E (TE)), protección avanzada contra riesgos eléctricos (RDC-DD 6mA), un medidor integrado (MID) para monitorear el consumo energético y un auxiliar de disparo (MNx) para mayor seguridad. Su compatibilidad con instalaciones monofásicas (1P+N) lo convierte en una solución ideal para diferentes entornos.
LA SOLUCIÓN PERFECTA PARA GESTIONAR CADA CARGA CON SEGURIDAD, VERSATILIDAD Y PRECISIÓN.
Contáctanos para una instalación profesional y aprovecha al máximo la flexibilidad de carga según tus necesidades eléctricas
ESTE PRODUCTO ES COMPATIBLE CON:
DOCUMENTOS PRINCIPALES
FUNCIONES CLAVE
✅ Doble Toma de Conexión: Compatible con vehículos eléctricos gracias a las tomas Tipo 2S (T2S) y Tipo E (TE).
✅ Gestión Energética Precisa: Control total del consumo mediante el medidor integrado (MID).
✅ Máxima Seguridad: Protección avanzada contra fugas eléctricas (RDC-DD 6mA) y disyuntor adicional (MNx).
✅ Resistencia Extrema: Certificación IP55 e IK10 para soportar agua, polvo e impactos.
✅ Instalación Versátil: Compatible con sistemas monofásicos (1P+N) para mayor adaptabilidad.
EVlink
EVlink Pro AC
Estación de carga
EVB3
2014/32/EU - measuring instruments directive (MID)
Ethernet
Bluetooth
3G/4G modem opcional
Modbus TCP
2 RJ45 para Ethernet conexión LAN
OCPP 1.6
JSON smart charging para OCPP 1.6
Clustered architecture, Único
Capacidades de diagnóstico
Registros detallados de carga
Gestión de carga
Descubre Todos los Detalles
ESPECIFICACIONES DEL PRODUCTO
Complementaria
Compatibilidad con Sensores de Corriente
- EVlink EcoStruxure EV Charging Expert
- EVlink EVlink Pro AC Metal
- EcoStruxure EcoStruxure EV Advisor
Tipo de Instalación
- Interior
- Exterior
Equipo Suministrado
- 1 residual direct current detection device (RDC-DD) integrado
- 1 MNx auxiliary contact integrado
- 1 energy meter integrado
- 1 MID meter integrado
Accuracy Class of Energy Meter
- Clase 1
Tipo de Dispositivo de Protección
- Residual direct current detection device (RDC-DD) - 6 mA
Descripción de los Polos
- 1P + N para circuito de alimentación
Modo de Montaje
- Empotrable en pared
- Empotrable en pared - tipo de cable: kit enclosure
- De pie - tipo de cable: colgante
- De pie - tipo de cable: kit enclosure
Soporte de Montaje
- Colgante, solicitar por separado
- Kit enclosure, solicitar por separado
Entrada de Cable
- Entrada inferior
- Top entry
- Rear entry
[Us] Tensión de Alimentación Asignada
- 220...240 V CA 50/60 Hz
Potencia de Salida Nominal
- 7,4 kW 32 A 222...240 V
Número de Sockets
- 2
Tipo de Salida
- Frontal T2 con obturador toma de corriente / contactos chapados en plata
- Frontal TE toma de corriente
Sistema de Control de Accesos
- Tarjeta RFID acorde a ISO/IEC 14443 A y B
- Tarjeta RFID acorde a ISO/IEC 15693
- Tarjeta NFC
- Free access
RFID Compatible Technology
- MIFARE Classic
- MIFARE Ultralight
- MIFARE Plus
NFC Frequency
- 13,56 MHz
NFC Tag Type
- Type 1
- Type 2
- Type 4
- Type 5
Sistema de Conexión a Tierra
- TT
- TN-S
- TN-C-S
- IT (single phase network only allowed, 400V 3 phases network forbidden)
Número de Entradas
- 3
Tipo de Entrada
- Binario para Limitador de potencia Contacto de cierre
- Binario para carga retrasada Contacto de cierre
- Binario para vehicle detection Contacto de cierre
Tipo de Control
- Puede controlarse de forma remota
Señalizaciones en Local
- 1 verde LED light strip, función: disponible
- 1 azul LED light strip, función: cargando
- 1 rojo LED light strip, función: indicación de error
Normas
- EN/IEC 61851-1. 3
- EN/IEC 62196-1. 2
- EN/IEC 62196-2. 1
- EN 61000-6-2:2019
- EN 61000-6-3:2007
- EN 61000-6-3:2011/A1
- IEC 60884-1
- NF C 61314
- ISO 15118
Certificaciones de Producto
- EV Ready
- CE
Altitud Máxima de Funcionamiento
- 2000 m sin reducción de la potencia nominal

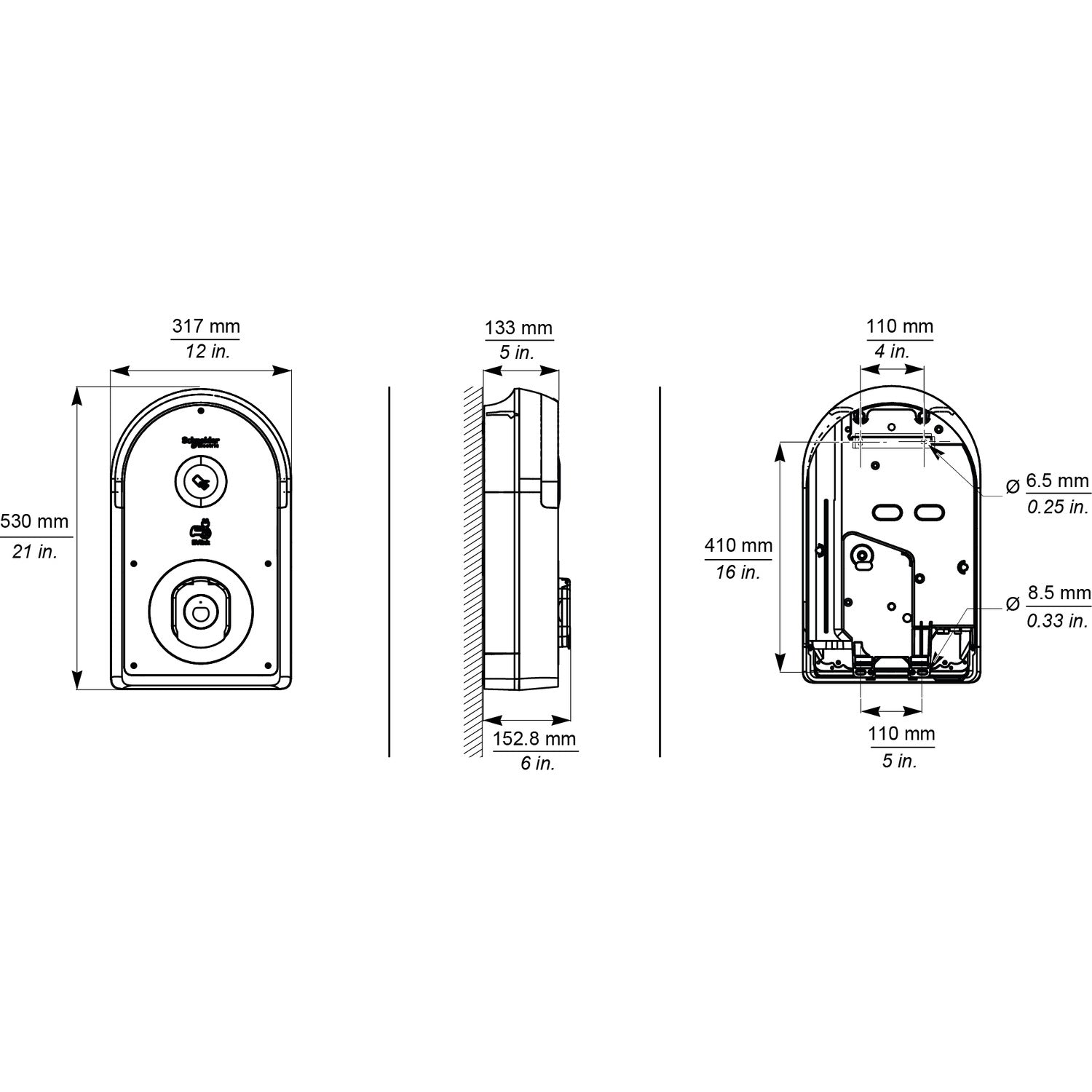

Dimensiones
- Altura: 529 mm
- Anchura: 317 mm
- Profundidad: 158 mm
Peso del Producto
- 7,2 kg
Color
- Frontal, estado 1 blanco - tipo de cable: RAL 9003
- Carcasa, estado 1 gris oscuro - tipo de cable: RAL 7016
- Parte atrás, estado 1 negro - tipo de cable: RAL 9005
Entorno
Grado de Protección
- IP: IP54
Temperatura Ambiente
- Funcionamiento: -30…45 °C
- Almacenamiento: -40…80 °C
Unidades de Embalaje
Tipo de unidad de paquete 1: PCE
Número de unidades en el paquete 1: 1
Paquete 1 Altura: 29,000 cm
Paquete 1 Ancho: 35,500 cm
Paquete 1 Longitud: 57,500 cm
Paquete 1 Peso: 8,758 kg
Tipo de unidad de paquete 2: P06
Número de unidades en el paquete 2: 4
Paquete 2 Altura: 72,000 cm
Paquete 2 Ancho: 60,000 cm
Paquete 2 Longitud: 80,000 cm
Paquete 2 Peso: 43,000 kg
