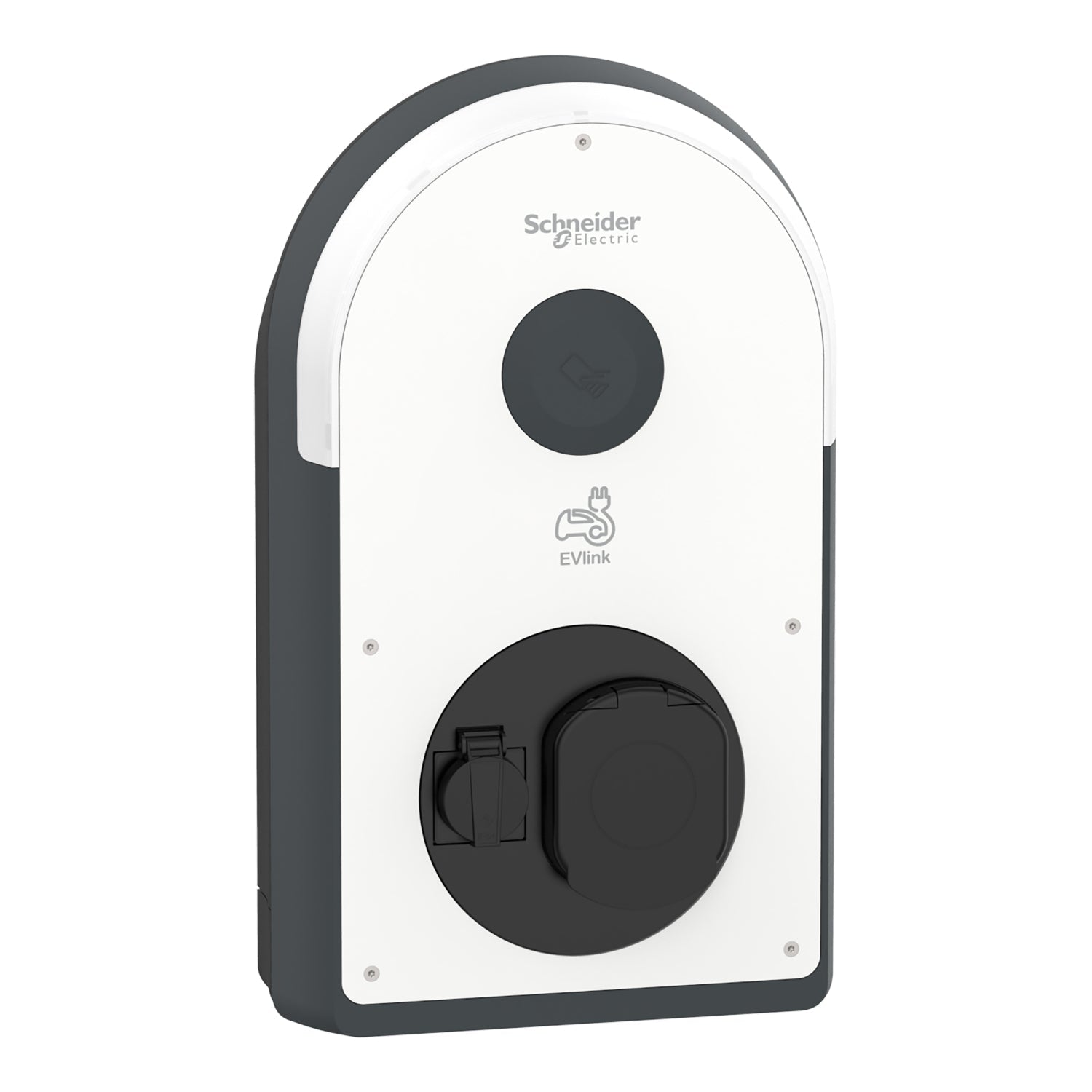

Cargador EVlink Pro AC Metal 22kW 32A 3P+N Tomas de Corriente T2S TE RDC-DD 6mA

Name: Cargador EVlink Pro AC Metal 22kW 32A 3P+N Tomas de Corriente T2S TE RDC-DD 6mA
Brand: Schneider Electric
SKU: EVB3S22N4E1
Availability: InStock

€0,00

✅ 22 kW de potencia trifásica (3P+N) para una recarga rápida y eficiente.
✅ Dos salidas frontales: Tipo 2 con obturador (T2S) y Tipo E (TE), con contactos bañados en plata para evitar sobrecalentamientos.
✅ Protección avanzada RDC-DD de 6 mA, maximizando la seguridad en cada carga.
✅ Control de acceso con tarjetas RFID/NFC o configuración de uso libre.
✅ Conectividad LAN con dos puertos Ethernet y protocolo OCPP 1.6 para gestión remota.
✅ Diseño robusto (IP55, IK10), ideal para interiores y exteriores.
✅ Arranque programado y limitación de potencia, optimizando el consumo energético.

Cantidad:

Schneider Electric Cargador EVlink Pro AC Metal 22kW 32A 3P+N Tomas de Corriente T2S TE RDC-DD 6mA

€0,00

22 kW de potencia. Dos salidas, infinitas posibilidades.

¿Necesitas ayuda con la instalación?

Déjalo en manos de expertos y empieza a cargar hoy mismo.

Contáctanos

Documentos Principales

Cargador EVlink Pro AC 22 kW

Hoja de datos del producto →

Guía de mantenimiento preventivo →

Checklist →

Hoja de instrucciones →

Funciones Clave

Cargador trifásico (3P+N) diseñado para vehículos eléctricos compatibles con la norma IEC61851-1.
Incluye dos salidas frontales: una base Tipo 2 con obturador (T2S) y una base Tipo E (TE), ambas con contactos bañados en plata para evitar sobrecalentamientos.
Incorpora protección avanzada con detección de corriente continua residual (RDC-DD) de 6 mA, garantizando máxima seguridad.
Permite control de acceso mediante tarjetas RFID/NFC o configuración de uso libre, mientras que su conectividad LAN con dos puertos Ethernet y protocolo OCPP 1.6 facilita la supervisión y gestión remota.
Con un diseño robusto (IP55, IK10), es compatible con instalaciones en pared, pedestal o gabinete, siendo ideal para interiores y exteriores.
También optimiza la carga con arranque programado y limitación de potencia para garantizar un consumo eficiente.

Gama

EVlink

Nombre del producto

EVlink Pro AC

Tipo de producto o componente

Estación de carga

Nombre abreviado del equipo

EVB3

Tipo de red de comunicaciones

Ethernet
Bluetooth
3G/4G modem opcional
Modbus TCP

Tipo de conector

2 RJ45 para Ethernet conexión LAN

Protocolo del puerto de comunicación

OCPP 1.6

Servicio de comunicación

JSON smart charging para OCPP 1.6

Modo de funcionamiento

Clustered architecture
Unico

Función disponible

Capacidades de diagnóstico
Registros detallados de carga
Gestión de carga

Descubre Todos los Detalles

Especificaciones del Producto

Complementaria

Compatibilidad con Sensores de Corriente

EVlink EcoStruxure EV Charging Expert
EVlink EVlink Pro AC Metal
EcoStruxure EcoStruxure EV Advisor

Tipo de Instalación

Interior
Exterior

Equipo Suministrado

1 residual direct current detection device (RDC-DD) integrado

Tipo de Dispositivo de Protección

Residual direct current detection device (RDC-DD) - 6 mA

Descripción de los Polos

3P + N para circuito de alimentación
1P + N para circuito de alimentación

Modo de Montaje

Empotrable en pared
Empotrable en pared - tipo de cable: kit enclosure
De pie - tipo de cable: colgante
De pie - tipo de cable: kit enclosure

Soporte de Montaje

Colgante, solicitar por separado
Kit enclosure, solicitar por separado

Entrada de Cable

Entrada inferior
Top entry
Rear entry

[Us] Tensión de Alimentación Asignada

380...415 V CA 50/60 Hz
220...240 V CA 50/60 Hz

Potencia de Salida Nominal

22 kW 32 A 380...415 V

Número de Sockets

2

Tipo de Salida

Frontal T2 con obturador toma de corriente / contactos chapados en plata
Frontal TE toma de corriente

Sistema de Control de Accesos

Tarjeta RFID acorde a ISO/IEC 14443 A y B
Tarjeta RFID acorde a ISO/IEC 15693
Tarjeta NFC
Free access

RFID Compatible Technology

MIFARE Classic
MIFARE Ultralight
MIFARE Plus

NFC Frequency

13,56 MHz

NFC Tag Type

Type 1
Type 2
Type 4
Type 5

Sistema de Conexión a Tierra

TT
TN-S
TN-C-S
IT (single phase network only allowed, 400V 3 phases network forbidden)

Condiciones de Uso

3x230VAC (ph-ph) distribution forbidden

Número de Entradas

3

Tipo de Entrada

Binario para Limitador de potencia Contacto de cierre
Binario para carga retrasada Contacto de cierre
Binario para vehicle detection Contacto de cierre

Tipo de Control

Puede controlarse de forma remota

Señalizaciones en Local

1 verde LED light strip, función: disponible
1 azul LED light strip, función: cargando
1 rojo LED light strip, función: indicación de error

Normas

EN/IEC 61851-1:ed. 3
EN/IEC 62196-1:ed. 2
EN/IEC 62196-2:ed. 1
EN 61000-6-2:2019
EN 61000-6-3:2007
EN 61000-6-3:2011/A1
IEC 60884-1
NF C 61314
ISO 15118

Certificaciones de Producto

EV Ready
CE

Altitud Máxima de Funcionamiento

2000 m sin reducción de la potencia nominal

Dimensiones

Altura: 529 mm
Anchura: 317 mm
Profundidad: 158 mm

Peso del Producto

7,2 kg

Color

Frontal, estado 1 blanco - tipo de cable: RAL 9003
Carcasa, estado 1 gris oscuro - tipo de cable: RAL 7016
Parte atrás, estado 1 negro - tipo de cable: RAL 9005

Entorno

Grado de Protección

IP: IP54
IK: IK10

Temperatura Ambiente

Funcionamiento: -30…50 °C
Almacenamiento: -40…80 °C

Humedad Relativa

5…95 %

Unidades de Embalaje

Tipo de unidad de paquete 1: PCE

Número de unidades en el paquete 1: 1

Paquete 1 Altura: 28,500 cm

Paquete 1 Ancho: 35,500 cm

Paquete 1 Longitud: 57,500 cm

Paquete 1 Peso: 8,690 kg

Tipo de unidad de paquete 2: P06

Número de unidades en el paquete 2: 4

Paquete 2 Altura: 72,000 cm

Paquete 2 Ancho: 60,000 cm

Paquete 2 Longitud: 80,000 cm

Paquete 2 Peso: 43,820 kg
